Anweisung der Schutzleiterprüfung zum Cutter 5510

Diese Seite ist ein Entwurf aber hat eine freigegebene Version
Gültigkeit
Verantwortlich


Ziel und Zweck der Arbeitsanweisung

Ziel und Zweck der Arbeitsanweisung ist das ordnungsgemäße prüfen des Schutzleiters laut DIN VDE 0701-0702.

Begriffe, Abkürzungen und Erläuterungen

DIN VDE 0701-0702: Erstprüfung

Chancen und Risiken der Arbeitsanweisung

Chancen

Schutz gegen elektrischen Schlag

Risiken

Mitgeltende Unterlagen

  • DIN VDE 0701-0702: Erstprüfung

Ablauf

 Arbeitsschritt  Bilder
1. Schritt: Vorbereitung

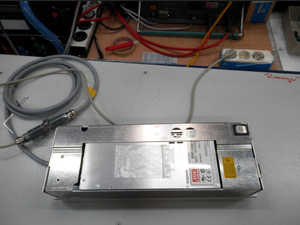

  • Massetestkabel mit Netzteil verbinden
  • SchuKo Stecker an Prüfsteckleiste Testwagen anstecken
  • Netzteil anschalten

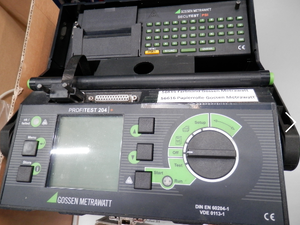

2. Schritt: Neuen Speicherplatz belegen
  • Symbol Ordner am Drehschalter wählen
  • Taste "Menü" drücken
  • Neue Nummer wählen mit Pfeile ˄ auf ˅ ab
  • Taste "Menü" erneut drücken
  • In Beschreibung Modell und Seriennummer eingeben
  • "Store" Knopf bei Bedienfeld (nicht große Taste) drücken
3. Schritt: Test
  • Test am Drehschalter wählen
  • Schutzleiterprüfung Messpunkte: Erde Prüfsteckdose gegen Gehäuse Netzteil Symbol ∆ an Prüfspitzen kurz betätigen solang die messspitzen an Messpunkte halten bis Ton erklingt
  • Speichern mit Prüfspitze Store Symbol
  • Messgrenzwert größer als 1 MΩ
4. Schritt: Gegen Prüfung

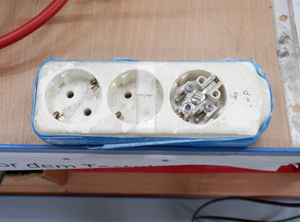

  • Messpunkte: L und Erde bei Prüfsteckdose (L und N sind gebrückt)
  • Symbol - an Prüfspitzen kurz betätigen
  • Speichern mit Store an Prüfspitzen
  • Messgrenzwert größer gleich 1MΩ
5. Schritt: Drucken
  • Drucker am Drehschalter wählen
  • Taste "Start"
  • Taste "Start"
6. Schritt: Protokoll
  • Prüfprotokoll mit Tütchen an Netzteil kleben (siehe Bild 1)

Ortsveränderliche Geräte VDE 0701 - 0702

 Typ  Widerstand  Spannung
> 0,3MΩ (mit Heizelementen)
Schutzklasse I
  • > 1,0 MΩ (ohne Heizelemente)
  • > 2,0 MΩ (berührbare, leitfähige Teile ohne SL-Anschluss)
500 V DC
Schutzklasse II > 2,0 MΩ 500V DC
Schutzklasse III > 0,25 MΩ 500V DC
